1、工程概述
贵州盘南电厂#1、2机组原有胶球系统系兰州宏祥电力技术开发有限责任公司产品,包括双叶推拉护翼式(漏斗型)收球网、胶球泵、装球室、胶球循环管路等。
2、改造前设备现状

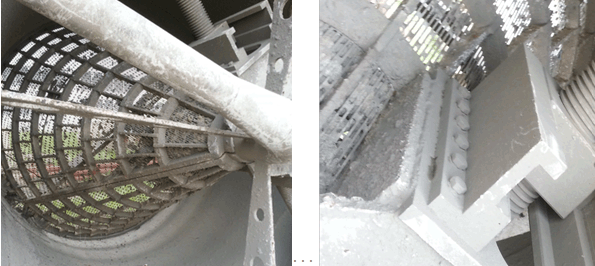

凝汽器两侧胶球清洗系统收球率不稳定,尤其一侧几乎收不回球,自机组投运以来电厂多次检修均无法解决问题。机组停运后打开收球网,发现一侧网板内堆积大量胶球,网板内未发现其它杂物。如图
网板底部为出球口,此处的阴影部分均为胶球。
3、改造范围
序号
|
设备名称
|
型 号
|
数量
|
单位
|
备 注
|
1
|
收球网
|
SXW-2200
|
2
|
台
|
网面为316L材质
|
2
|
电动执行器
|
XPS-300(智能)
|
2
|
台
|
配齿轮传动
|
3
|
胶球泵
|
JQ125SS-25
|
2
|
台
|
|
2
|
台
|
|
4
|
装球室
|
JQS-100
|
2
|
台
|
含放水阀、放气阀
|
由于原系统存在问题较多,除收球率低且不稳定外,还有胶球泵碎球、自动化投运不变等问题,因此该项目中对整个胶球系统进行了更换。
|
4、项目实施后效果
4.1 胶球清洗系统改造后,胶球系统长期稳定投运,投运率100%,收球率达到≥95%,改造后的胶球清洗系统满足24小时连续运转;
4.2冷凝管保持在最佳清洁状态,有效改善真空;
4.3节省胶球采购费用;
4.4有效防止冷凝管结垢,降低酸洗的投入和对冷凝管的损害,延长冷凝管的使用寿命。
|
