1、工程概述
神头二电厂#1、2机组主机、小机凝汽器配套的胶球清洗装置系捷克主机配套引进德国达极进口产品，包括倒“V“活动式收球网、胶球泵、装球室、胶球循环管路等。
2、改造前设备现状
2.1、主机凝汽器两侧胶球清洗系统内侧收球率下降，能达到50%左右的收球率。外侧胶球清洗系统收球率为0，已停止投运两年有余。期间经多次检修调整仍无法彻底解决。外侧收球网打开后，发现网板格栅变形严重，网板顶部因变形已无法闭合。
2.2、凝汽器由于胶球系统不能正常投运，造成凝汽器端差超标（高时达到20℃以上），主机真空连续下降（最低至-75KPa），运行中被迫临时投运胶球清洗，但清洗只几小时凝结水导电度又超标，这种状况造成凝汽器清洗效果极不理想。

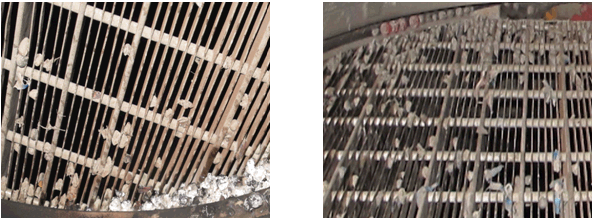

2.3、检修清理时发现有一部分胶球卡在格栅之间，收球网格栅间距变形，有部分胶球流失。
2.4、胶球泵水轮、轴、端盖腐蚀、损坏严重，无法修复。
2.5、小机胶球收球率持续走低，检修发现南侧收球网经常关不到位，网板已变形。

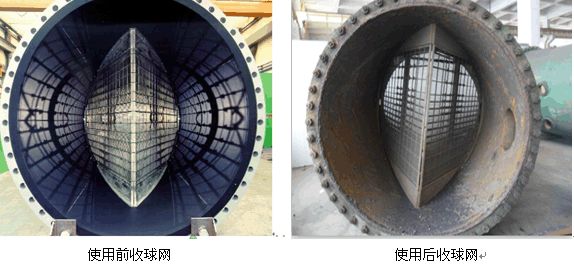

2.6、胶球系统采用倒“V“活动式收球网，网板因其自身结构存在的缺陷，在循环水流速和压力较高时，网板底部在水流的冲压下产生弹性变形，造成网板底部与收球筒间出现缝隙，导致胶球大量流失。（清理水塔前池滤网时发现大量胶球）。
3、改造范围
|
序号
|
设备名称
|
型 号
|
数量
|
单位
|
备 注
|
|
1
|
收球网
|
SXW-2200
|
2
|
台
|
网面为316L材质
|
|
2
|
电动执行器
|
XPS-300（智能）
|
2
|
台
|
配齿轮传动
|
|
3
|
胶球泵
|
JQ125SS-25
|
2
|
台
|
泵体为全不锈钢
|
|
2
|
台
|
叶轮不锈钢
|
|
4
|
装球室
|
JQS-100
|
2
|
台
|
含放水阀、放气阀
|
4、项目实施后效果
4.1 胶球清洗系统改造后，胶球系统长期稳定投运，投运率100%，收球率达到≥95%，改造后的胶球清洗系统满足24小时连续运转；
4.2 冷凝管保持在最佳清洁状态，机组运行一年后，停机检测冷凝管光滑、无垢，改造后真空提高5 KPa，节能效果非常可观，每年为电厂带来直接的经济效益可达几百万元；
4.3 不需停机对凝汽器进行清洗，增加了发电量；
4.4 可节省因胶球流失而增加的胶球采购费用；
4.5 有效防止冷凝管结垢，降低酸洗的投入和对冷凝管的损害，延长冷凝管的使用寿命；
4.6 减低劳动强度，节约劳动力。
|
